PixelGate Board

Έξυπνος Ελεγκτής PCB για Ψηφιακό Φωτισμό

Πίνακας Ελεγκτής Ψηφιακών Εικονοστοιχείων Art-Net/sACN με ενσωματωμένο διακόπτη ethernet 2 θυρών

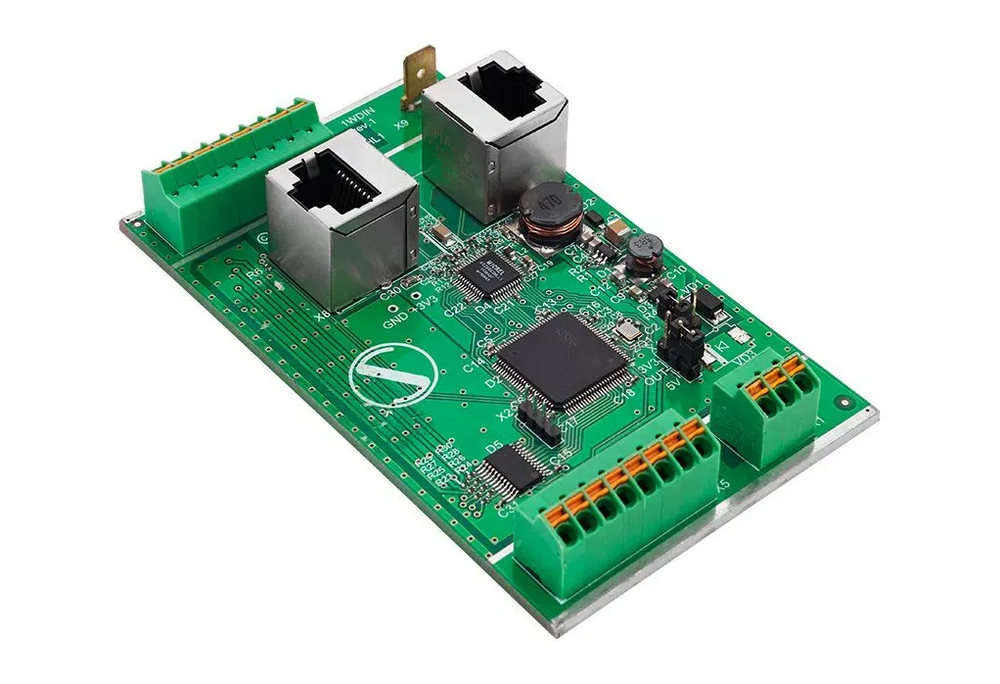

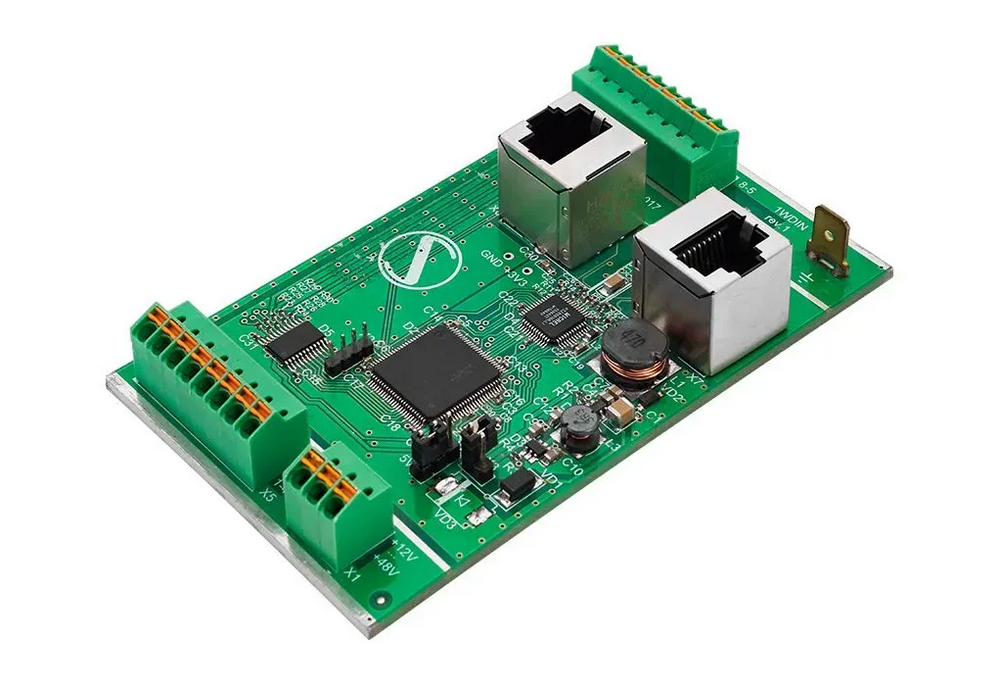

Η πλακέτα PixelGate είναι ένας ελεγκτής για τη λειτουργία φωτισμού LED. Υποστηρίζει έως και οκτώ ανεξάρτητα κανάλια SPI μονής ή διπλής γραμμής (342 RGB LEDs ανά κανάλι ανά γραμμή) για διευθυνσιοδοτούμενα LEDs.

Η πλακέτα PixelGate υποστηρίζει το πρωτόκολλο ArtNet (1,2,3,4), sACN (Draft, Release).

Η πλακέτα PixelGate είναι συμβατή με το περιβάλλον SPI μονής γραμμής βασισμένο στους drivers: WS2811, WS2812B, WS2818, TM1809, UCS1903, UCS1903B, UCS1909, UCS1909B, UCS1912, UCS1912B, UCS2903, UCS2903S, UCS2909, UCS2912, INK1002, INK1003, LX1003 και δύο γραμμών - WS2801, WS2803, DM413 drivers, APA102, LPD8803, LPD8806.

Η μονάδα μπορεί να τροφοδοτηθεί από την τροφοδοσία του LED με τάση DC από 5 έως 48 V.

Για σειριακή σύνδεση ελεγκτών LED μέσω Ethernet, η μονάδα διαθέτει ενσωματωμένο διακόπτη δύο θυρών 10/100Mbps.

Το υλικό μπορεί να ρυθμιστεί μέσω της διαδικτυακής διεπαφής.

Η μονάδα έχει σχεδιαστεί ως μονάδα χωρίς περίβλημα και μπορεί να χρησιμοποιηθεί σε θετικές περιβαλλοντικές θερμοκρασίες εντός εσωτερικών χώρων και σε καλυμμένες περιοχές. Η μονάδα είναι σχεδιασμένη για κρυφή εγκατάσταση σε φρεάτια, εσοχές ή περιβλήματα εξοπλισμού τρίτων κατασκευαστών.

    • Αδιάκοπη εκτέλεση
      Υποστήριξη για πρωτόκολλα ArtNet (1,2,3,4), sACN (Προσχέδιο, Έκδοση)
      Υποστηρίζει δύο θύρες Ethernet
      Υποστηρίζει μία και δύο σύρματα SPI διεπαφή
      Υποστήριξη ευρέος εύρους τάσης 5V έως 48V
      Υποστήριξη για μεγάλο αριθμό διαφορετικών διευθύνσεων
      LED και ελεγκτές LED με διευθυνσιοδότηση
      Διαισθητική διεπαφή web
      Έλεγχος SPI 8 ανεξάρτητων ομάδων LED

    PixelGate Board

    Βελτιστοποιημένες για την απόδοση πλακέτες PCB έτοιμες για ενσωμάτωση στις εγκαταστάσεις και τον εξοπλισμό σας Ίδια λειτουργικότητα και πλεονεκτήματα με τα κλασικά προϊόντα Sundrax, χαμηλότερες τιμές και διαθεσιμότητα χονδρικής παραγγελίας

    Μηχανικός

    Στέγαση: όχι
    Διαστάσεις, χιλιοστά: 102 (Μ) x 14 (Υ) x 62 (Π)
    Βάρος: 0.35 κιλά
    Εγκατάσταση: σκηνικός εξοπλισμός, λάμπες, κτλ.

    Ισχύς & Ηλεκτρικά

    Τροφοδοσία: 5-48 V
    Μέγιστο ρεύμα ανά έξοδο: 5 A
    Μέγιστη ισχύς εισόδου: 500 W

    Περιβάλλον

    Θερμοκρασίες λειτουργίας: 0 ... + 60 ° C
    Θερμοκρασίες αποθήκευσης: -50 ... + 70 ° C
    Μέγ. σχετική υγρασία: 95%
    Βαθμός προστασίας (IP): όχι
    Πιστοποιητικά: Συμμόρφωση CE, RoHS
    Εγγύηση: 36 μήνες

    Έλεγχος / Συνδέσεις Δεδομένων

    Διεπαφή ελέγχου: ArtNet I, II, III, IV / sACN
    Κανάλια: 8 SPI
    Υποστηριζόμενες ταινίες LED: WS2812B, WS2811,
    APA102, LPD8806, WS2818, WS2812S, UCS1903B,
    UCS1909, UCS1909B, UCS1912, UCS1912B, UCS2903,
    UCS2903S, UCS2909, UCS2912, INK1002, INK1003,
    LX1003, SM16703, WS2813, WS2813A, WS2813B,
    WS2813C, WS2813D, TM1803, TM1804, TM1812,
    TM1814, TM1829, WS2803, DM413, LPD8803, LPD6803,
    LPD6813, LPD1101, UCS5903, UCS6909, UCS6912,
    UCS7009, D705, D707, D708

    Είσοδοι / Έξοδοι

    Θύρες Ethernet: 7 (10/100 Base-TX)
    Συνδέσεις Ethernet: RJ-45, KRONE 6089 1 102-02

    Διαμόρφωση / Ένδειξη

    Διαμόρφωση: διεπαφή ιστού

    Περιεχόμενα Πακέτου

    Πίνακας PixelGate

    • PixelGate Board
    • PXB-1-2E8SPI
    • 5060452246994
