Ελεγκτής DMX Ασύρματων LED για Θεατρικά Σκηνικά

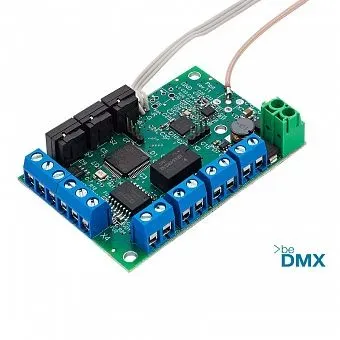

LEDGate Wireless Board | Wireless Control Module for Dynamic Scenic Lighting

Ασύρματο PCB 8/16 bit καθολικό 12-24V DC με λειτουργικότητα RDM σταθερής τάσης DMX LED ελεγκτής σχεδιασμένος για χρήση σε θεατρικά σκηνικά

Η ασύρματη πλακέτα LEDGate είναι μια ρυθμιζόμενη τροφοδοσία για έλεγχο LED DMX512 με λειτουργία πομποδέκτη beDMX.

Η συσκευή έχει σχεδιαστεί για να ελέγχει έως και τέσσερα κανάλια ελέγχου LED PWM (LED, λωρίδες LED κ.λπ.) μέσω του πρωτοκόλλου DMX512. Η πλακέτα LEDGate παρέχει προστασία βραχυκυκλώματος σε κάθε κανάλι, ακριβή χαρακτηριστικά σκίασης, χωρίς τρεμόπαιγμα και υποστηρίζει λειτουργία ελέγχου 8 και 16 bit. Η μονάδα αλλάζει αυτόματα από λειτουργία ελέγχου DMX512 σε beDMX και αντίστροφα, επιτρέποντας λειτουργίες ελέγχου μέσου αντοχής.

Η μονάδα τροφοδοτείται μέσω τροφοδοσίας DC, τάση τροφοδοσίας 12-24 V, ανάλογα με τον τύπο LED.

Η πλακέτα LEDGate διαμορφώνεται και παρακολουθείται μέσω του πρωτοκόλλου RDM (ANSI E1.20).

Η μονάδα έχει σχεδιαστεί ως μονάδα χωρίς περίβλημα και μπορεί να χρησιμοποιηθεί σε θετικές θερμοκρασίες περιβάλλοντος εσωτερικά και σε καλυμμένες περιοχές. Η μονάδα έχει σχεδιαστεί για κρυφή εγκατάσταση σε φρεάτια, κοιλότητες ή περιβλήματα εξοπλισμού τρίτων.

Εκτέλεση χωρίς πλαίσιο
Υποστηρίζει πρωτόκολλα DMX512, RDM (ANSI E1.20)
Υποστήριξη λειτουργίας ασύρματης λήψης δεδομένων μέσω του πρωτοκόλλου beDMX
Έλλειψη φαινομένου τρεμοπαίγματος LED λόγω εξομαλυνμένων χαρακτηριστικών ελέγχου
Έξυπνη ένδειξη λειτουργικών τρόπων

Λειτουργία προστασίας επανεκκίνησης σε λειτουργία μπαταρίας
Λειτουργία προστασίας από βραχυκύκλωμα για κανάλια LED
Γαλβανική απομόνωση των θυρών DMX
Δυνατότητα ελέγχου PWM για 4 ανεξάρτητες ομάδες λαμπτήρων
Δυνατότητα λειτουργίας σε 8/16 bit λειτουργία

Μηχανική: Στέγαση: όχι
Διαστάσεις, mm: 70 (L) x 14,6 (H) x 50 (W)
Βάρος: 0.18 kg
Εγκατάσταση: εξοπλισμός σκηνής, λάμπες, κ.λπ.
Ισχύς & Ηλεκτρικά: Τροφοδοσία: 12-36V
Μέγιστο ρεύμα ανά έξοδο: 5 A
Μέγιστη εισερχόμενη ισχύς: 500 W
Περιβάλλον: Θερμοκρασίες λειτουργίας: 0 ... + 60 ° C
Θερμοκρασίες αποθήκευσης: -50 ... + 70 ° C
Μέγιστη σχετική υγρασία: 95%
Βαθμός προστασίας IP: όχι
Πιστοποιήσεις: Συμμόρφωση CE, RoHS
Εγγύηση: 36 μήνες
Έλεγχος / Συνδέσεις Δεδομένων: Υποστηριζόμενα πρωτόκολλα: DMX512, RDM
Ρυθμός ανανέωσης δεδομένων DMX: 44 Hz
Εύρος μετάδοσης (στάνταρ κεραία): 200m
Πρωτόκολλο σύνδεσης: Bluetooth 5.0
Ζώνη RF: 2.4GHz

Είσοδοι / Έξοδοι: Θύρες DMX: 1
Συνδετήρες DMX: άκρο τερματικού DG306-5.0-03P
Θύρες Slave: 1
Συνδετήρες Slave: άκρο τερματικού DG306-5.0-03P
Είσοδος ισχύος: άκρο τερματικού PT_2,5 / 2-5,0-H-1935776
Εξόδοι για την οδήγηση LED:
4 ακροδέκτες DG306-5.0-02P
Έξοδος κεραίας: 1
Διαμόρφωση / Ένδειξη: Ρύθμιση: περιστροφικοί διακόπτες
Ενδείξεις: LED, για ροές DMX
Περιεχόμενα Πακέτου: Ασύρματη Πλακέτα LEDGate
Κεραία 2.4GHz

LEDGate Wireless Board

WLGB-1-DC4LED

5060452246802
