DimGate DIN

Ακριβής Ρύθμιση και Μετατροπή Τάσης για Σκηνικά Περιβάλλοντα

Καθολικός ρυθμιστής φωτισμού DMX με φάση κοπής και μετατροπέας DMX σε 0-10V με λειτουργικότητα RDM για εγκατάσταση σε ράγα DIN

DimGate DIN είναι ένας συνδυασμένος ρυθμιστής φωτεινότητας ελεγχόμενος από DMX512.

Η συσκευή είναι σχεδιασμένη για τον έλεγχο τάσης (ρύθμιση φωτεινότητας) τεσσάρων γραμμών ~110-230V και τεσσάρων αναλογικών γραμμών 0-10V/1-10V (για τον έλεγχο ειδικών οδηγών φωτιστικών) μέσω του πρωτοκόλλου DMX512.

Η μονάδα τροφοδοτείται μέσω του κύριου ρεύματος 100-250 V AC.

Το DimGate DIN ελέγχεται μέσω του πρωτοκόλλου RDM (ANSI E1.20) ή μέσω των διακοπτών DIP που είναι εγκατεστημένοι στη μονάδα.

Το DimGate DIN είναι σχεδιασμένο να εγκαθίσταται σε εσωτερικούς χώρους ή σε εξωτερικά καταφύγια. Η μονάδα λειτουργεί σε θερμοκρασίες συν ή πλην. Εγκαθίσταται σε ράγα DIN. Η μονάδα καταλαμβάνει 12 μονάδες.

  • Supports RDM Sundrax Entertainment Lighting Control

    Υποστηρίζει RDM

    Υποστηρίζει RDM

    Πλήρης υποστήριξη RDM E1.20 (κοντρόλ / απαντητή), διδιδιαστική ελέγχου και επικοινωνίας που εξοικονομούν την συντήρηση του συστήματός φωτισμού σας.

  • UltraStart Sundrax Entertainment Lighting Control

    Υπερέναρξη

    Υπερέναρξη

    Ετοιμο συσκευή σε λιγότερο από 3 δευτερόλεπτα μετά την παροχή ενέργειας.

  • Galvanic Isolated Ports Sundrax Entertainment Lighting Control

    Γαλβανικά Απομονωμένες Θύρες

    Γαλβανικά Απομονωμένες Θύρες

    Πλήρης απομόνωση κάθε θύρας για τη δημιουργία αξιόπιστης προστασίας κατά των υπερτάσεων ρεύματος

  • Natural Heat Convection Sundrax Entertainment Lighting Control

    Φυσική Θερμική Συναγωγή

    Φυσική Θερμική Συναγωγή

    Χωρίς ανεμιστήρες, χωρίς ψύκτρες, χωρίς σχισμές αερισμού - πλήρης προστασία από τη σκόνη

  • Laser-Engraving Sundrax Entertainment Lighting Control

    Μόνιμη Λέιζερ Εγγράφωση

    Μόνιμη Λέιζερ Εγγράφωση

    Λόρεμ ιψουμ δολορ σιτ αμετ, κονσεκτετυρ αδιπισκινγ ελιτ. Δονεκ νεκ μαγνα α ορκι λουκτους διγνισσιμ.

  • Μόνιμα χαρακμένο περίβλημα αλουμινίου με λέιζερ
    Διατήρηση απόδοσης σε τάσεις έως 305 V
    Υποστηρίζει πρωτόκολλα DMX512, RDM (ANSI E1.20)
    Έξυπνη ένδειξη τρόπων λειτουργίας
    Γαλβανική απομόνωση των θυρών DMX
    Λειτουργία ψύξης χωρίς τη χρήση ανεμιστήρων και οπών στο περίβλημα
    Συνδυασμένος έλεγχος 4 ανεξάρτητων ομάδων φωτιστικών

DimGate DIN

Universal DMX512 Signal Converter
Professional Remote Device Management Converter

Ελαφριά και συμπαγή Σειρά DIN είναι η καλύτερη επιλογή για σταθερές εγκαταστάσεις σε ντουλάπια με δυνατότητα τοποθέτησης σε ράγα DIN. Όλα τα πλεονεκτήματα των τυπικών μετατροπέων, σχεδιασμένα σε θήκες DIN.

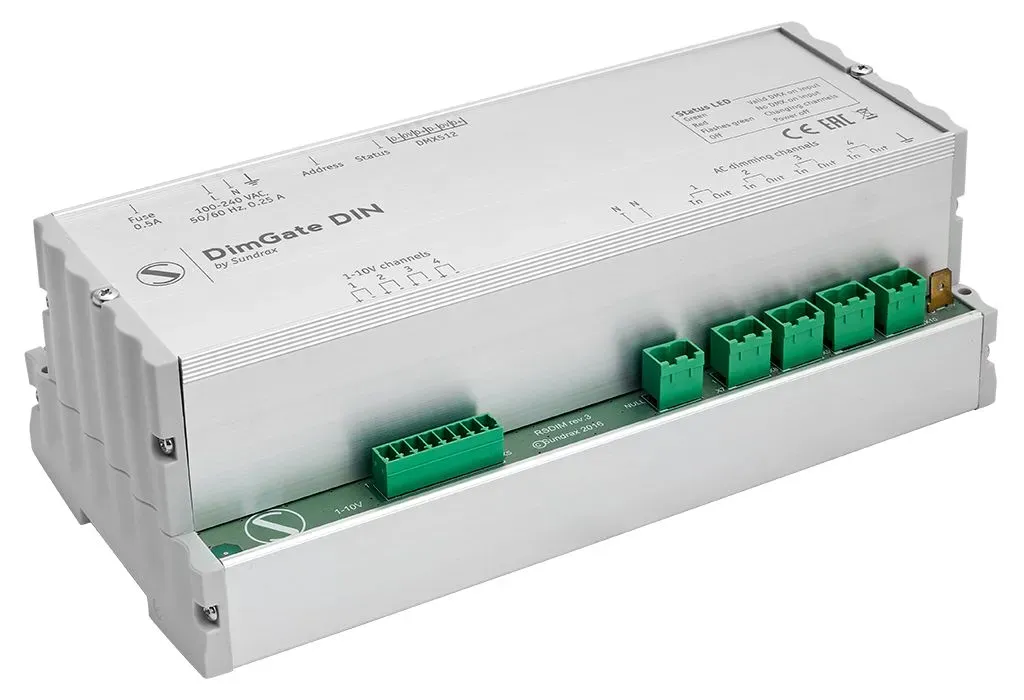

Universal DMX phase cut dimmer and DMX to 0-10V converter with RDM functionality for DIN rail installation Sundrax Entertainment
DimGate DIN
Καθολικός ρυθμιστής φωτισμού DMX με φάση κοπής και μετατροπέας DMX σε 0-10V με λειτουργικότητα RDM για εγκατάσταση σε ράγα DIN
Ακριβής Ρύθμιση και Μετατροπή Τάσης για Σκηνικά Περιβάλλοντα
Μηχανική

Περίβλημα: DIN ράγα (12 μονάδες)
Υλικό: μέταλλο, πλαστικό
Διαστάσεις, mm: 212 (Μ) x 75 (Υ) x 105 (Π)
Βάρος: 0.85 kg
Εγκατάσταση: ντουλάπι τροφοδοσίας

Ισχύς & Ηλεκτρικά

Τροφοδοσία: ~ 100-250 V, 50/60 Hz
Μέγ. ρεύμα ανά κανάλι 230 V: 10 A
Μέγ. φορτίο: 2.4 kW ανά κανάλι
Ασφάλεια: 0.5 A

Περιβάλλον

Θερμοκρασίες λειτουργίας: -40 ... + 70 ° C
Θερμοκρασίες αποθήκευσης: -50 ... + 80 ° C
Μέγ. σχετική υγρασία: 95%
Βαθμός προστασίας IP: IP 20
Πιστοποιητικά: Πιστοποίηση CE, RoHS
Εγγύηση: 36 μήνες

Έλεγχος / Συνδέσεις Δεδομένων

Διεπαφή ελέγχου: DMX512, RDM
Αριθμός διευθύνσεων DMX: 8
Ρυθμός ανανέωσης δεδομένων DMX: 44 Hz

Είσοδοι / Έξοδοι

Θύρες DMX: 1
Συνδετήρας DMX: terminal blocks 15EDGKA-3.5-06
Έξοδοι ρελέ: 4 μονοφασικές
και 1 αναλογική 1-10V

Διαμόρφωση / Ένδειξη

Ρύθμιση: Διακόπτες DIP
Ενδείκτες: LED, για DMX

Περιεχόμενα Πακέτου

DimGate DIN
Σετ συνδέσμων

  • DimGate DIN
  • DGD-1-D4DIM4AC
  • 5060452246321
