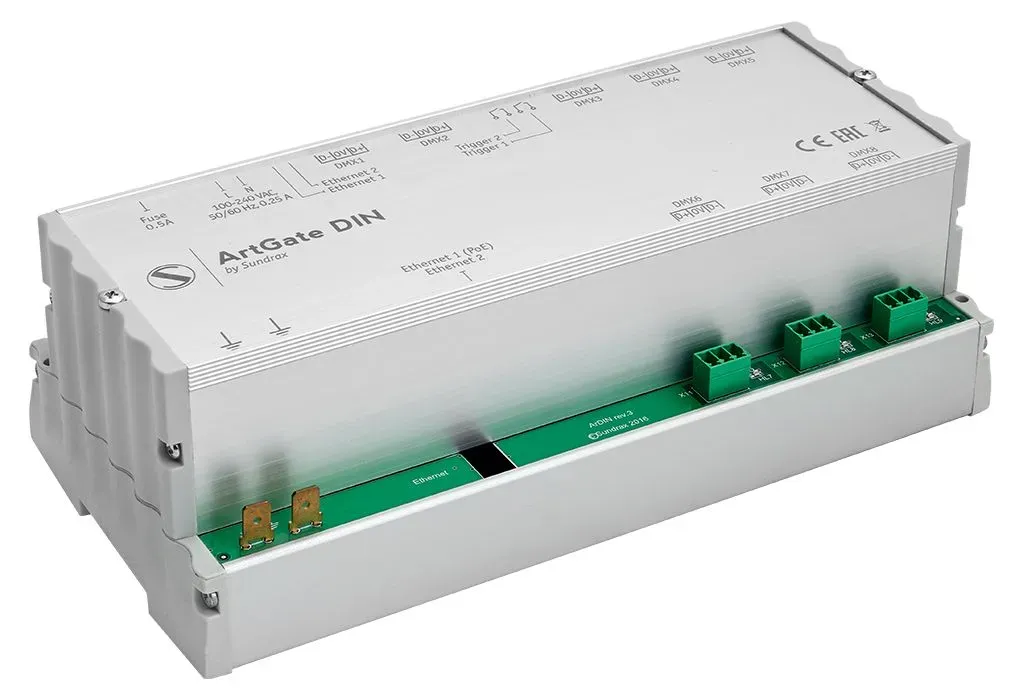

ArtGate DIN

Ευέλικτη Τοποθέτηση σε Ράγα DIN για Δίκτυα Φωτισμού Σκηνής

Μετατροπέας Art-Net/sACN σε DMX με έως και οκτώ οπτικά απομονωμένες θύρες DMX και ενσωματωμένο διακόπτη Ethernet 2 θυρών για εγκατάσταση σε ράγα DIN

Το ArtGate DIN είναι ένας έξυπνος μετατροπέας Ethernet/DMX με λειτουργίες συγχώνευσης και εφεδρικής αντιγραφής δεδομένων. Σχεδιάστηκε για να ελέγχει εξοπλισμό φωτισμού βασισμένο στο DMX512.

Το ArtGate DIN υποστηρίζει DMX512, RDM (ANSI E1.20), ArtNet (1, 2, 3, 4), sACN (Draft, Release), KiNet (v1, v2), RTTrPL και επικοινωνία βασισμένη σε Ethernet σε διάφορους συνδυασμούς λήψης/μετάδοσης σημάτων.

Η συσκευή μπορεί να τροφοδοτηθεί (για σκοπούς πλεονασμού) είτε παράλληλα από τροφοδοσία 110/250 V είτε μέσω PoE (Power over Ethernet) σύμφωνα με το πρότυπο IEEE 802.3af.

Επιπλέον εξοπλισμός Ethernet συνδέεται μέσω του ενσωματωμένου διακόπτη 2 θυρών 10/100 Mbps. Σε περίπτωση έκτακτης ανάγκης, ο μετατροπέας είναι εξοπλισμένος με διπλή είσοδο έναρξης.

Το υλικό μπορεί να διαμορφωθεί μέσω της διαδικτυακής διεπαφής, της χρησιμότητας ArtGate Setting, λογισμικού τρίτων που υποστηρίζει το πρωτόκολλο ArtNet ή του λογισμικού ARISTO.

Το ArtGate DIN έχει σχεδιαστεί για να εγκαθίσταται σε εσωτερικούς χώρους ή σε εξωτερικά καταφύγια. Η μονάδα λειτουργεί σε θετικές και αρνητικές θερμοκρασίες. Είναι τοποθετημένη σε ράγα DIN και καταλαμβάνει 12 μονάδες.

  • DMX Bi-Direct Sundrax Entertainment Lighting Control

    ΔΜΞ διπλής κατεύθυνσης

    ΔΜΞ διπλής κατεύθυνσης

    Δίκτυο DMX διπλής κατεύθυνσης, ανεπανάληπτη μετατροπή και στις δύο κατευθύνσεις

  • Supports RDM Sundrax Entertainment Lighting Control

    Υποστηρίζει RDM

    Υποστηρίζει RDM

    Πλήρης υποστήριξη RDM E1.20 (κοντρόλ / απαντητή), διδιδιαστική ελέγχου και επικοινωνίας που εξοικονομούν την συντήρηση του συστήματός φωτισμού σας.

  • UltraStart Sundrax Entertainment Lighting Control

    Υπερέναρξη

    Υπερέναρξη

    Ετοιμο συσκευή σε λιγότερο από 3 δευτερόλεπτα μετά την παροχή ενέργειας.

  • Galvanic Isolated Ports Sundrax Entertainment Lighting Control

    Γαλβανικά Απομονωμένες Θύρες

    Γαλβανικά Απομονωμένες Θύρες

    Πλήρης απομόνωση κάθε θύρας για τη δημιουργία αξιόπιστης προστασίας κατά των υπερτάσεων ρεύματος

  • Natural Heat Convection Sundrax Entertainment Lighting Control

    Φυσική Θερμική Συναγωγή

    Φυσική Θερμική Συναγωγή

    Χωρίς ανεμιστήρες, χωρίς ψύκτρες, χωρίς σχισμές αερισμού - πλήρης προστασία από τη σκόνη

  • Power over Ethernet Sundrax Entertainment Lighting Control

    Power over EthernetΔιανομή ισχύος μέσω Ethernet

    Power over EthernetΔιανομή ισχύος μέσω Ethernet

    PoE 802.3af mode A, B: το καλώδιο δικτύου μπορεί να μεταφέρει τροφοδοσία, μόνο η σύνδεση δικτύου μπορεί να γίνει

  • Each device has an additional Master IP that guarantees successful connection

    2 διευθύνσεις IP ανά Συσκευή

    2 διευθύνσεις IP ανά Συσκευή

    Κάθε συσκευή έχει μια επιπλέον Κύρια IP που εγγυάται επιτυχημένη σύνδεση

  • Friendly-UI Sundrax Entertainment Lighting Control

    Διεπαφή Ιστού Φιλική για τον Χρήστη

    Διεπαφή Ιστού Φιλική για τον Χρήστη

    Ένα απλό διεπαφή ιστού που λειτουργεί ακριβώς όπως ο χρήστης αναμένει.

  • Trigger-Input Sundrax Entertainment Lighting Control

    Ενεργοποίηση Εισόδου

    Ενεργοποίηση Εισόδου

    Προκαθορισμένες σκηνές που προκαλούνται από εξωτερικά γεγονότα και συναγερμούς

  • Laser-Engraving Sundrax Entertainment Lighting Control

    Μόνιμη Λέιζερ Εγγράφωση

    Μόνιμη Λέιζερ Εγγράφωση

    Λόρεμ ιψουμ δολορ σιτ αμετ, κονσεκτετυρ αδιπισκινγ ελιτ. Δονεκ νεκ μαγνα α ορκι λουκτους διγνισσιμ.

  • Στέγαση αλουμινίου με ανεξίτηλη χαρακτική με λέιζερ

    Διατηρεί την απόδοση σε τάσεις έως 305 V

    Υποστηρίζει δύο θύρες Ethernet

    Υποστηρίζει DMX512, ArtNet (1, 2, 3, 4), RDM (ANSI E1.20), sACN (Draft, Release), KiNet (v1, v2), RTTrPL

    Λειτουργία αποθήκευσης διαμόρφωσης προφίλ

    Υποστηρίζει στατική διεύθυνση IP για πρόσβαση στη διαμόρφωση

    Διαισθητική διεπαφή ιστού

    Γαλβανική μόνωση στις θύρες DMX

    Υποστηρίζει πολλαπλές λειτουργίες συγχώνευσης: HTP, LTP, AUTO, PRIORITY

    Λειτουργία ψύξης χωρίς ανεμιστήρα χωρίς ανάγκη για οπές αερισμού στη θήκη

    Υποστηρίζει δύο σκανδάλες

Διάγραμμα Σύνδεσης DMX
ArtGate DIN

Universal DMX512 Signal Converter
Professional Remote Device Management Converter
Enterprise Ethernet DMX Converter
Enterprise Streaming ACN Converter
Professional Color Kinetics Converter
Professional Motion-Triggered Lighting Converter

Υποστηρίζονται όλα τα συναφή πρωτόκολλα βιομηχανικών προτύπων όπως τα Art-Net, sACN, KiNET, RTTrPL (Blacktrax), DMX512 και RDM

Ελαφριά και συμπαγή Σειρά DIN είναι η καλύτερη επιλογή για σταθερές εγκαταστάσεις σε ντουλάπια με δυνατότητα τοποθέτησης σε ράγα DIN. Όλα τα πλεονεκτήματα των τυπικών μετατροπέων, σχεδιασμένα σε θήκες DIN.

Art-Net/sACN to DMX converter with up to eight optically isolated DMX ports with built-in 2-ports ethernet switch for DIN rail installation Sundrax Entertainment
ArtGate DIN
Μετατροπέας Art-Net/sACN σε DMX με έως και οκτώ οπτικά απομονωμένες θύρες DMX και ενσωματωμένο διακόπτη Ethernet 2 θυρών για εγκατάσταση σε ράγα DIN
Ευέλικτη Τοποθέτηση σε Ράγα DIN για Δίκτυα Φωτισμού Σκηνής
Μηχανική

Περιβλημάτων: Ράγα DIN (12 μονάδες)
Υλικό: μέταλλο, πλαστικό
Διαστάσεις, mm: 212 (L) x 75 (H) x 105 (W)
Βάρος: 0.85 kg
Εγκατάσταση: ντουλάπι τροφοδοσίας

Ισχύς & Ηλεκτρικά

Τροφοδοσία: ~ 100-250 V, 50/60 Hz, PoE
Μέγιστη κατανάλωση ισχύος: 5W
Ασφάλεια: 0.5 A

Περιβάλλον

Θερμοκρασίες λειτουργίας: -40 ... + 60 ° C
Θερμοκρασίες αποθήκευσης: -50 ... + 70 ° C
Μέγ. σχετική υγρασία: 95%
Κατηγορία IP: IP 20
Πιστοποιητικά: Συμμόρφωση CE, RoHS
Εγγύηση: 36 μήνες

Έλεγχος / Συνδέσεις Δεδομένων

Υποστηριζόμενα πρωτόκολλα: DMX512, RDM, ArtNet (1,2,3,4),
sACN (Πρόχειρο, Έκδοση), KiNet (v1, v2), RTTrPL
Συχνότητα ανανέωσης δεδομένων DMX: 44 Hz

Είσοδοι / Έξοδοι

Θύρες DMX: 4 ή 8
Συνδέσεις DMX: terminal blocks 2EDGVC-5.08-02P,
15EDGVC-3.5-03
Θύρα Ethernet: 1 ή 2 (10/100 Base-TX), PoE
Συνδέσεις Ethernet: 1 ή 2 RJ-45
Θύρες Trigger: 2

Διαμόρφωση / Ένδειξη

Διαμόρφωση: διεπαφή ιστού, ρυθμίσεις ArtGate
Ενδείκτες: LED, για DMX και Ethernet

Περιεχόμενα Πακέτου

ArtGate DIN
Σύνολο συνδέσεων

  • ArtGate DIN, 4 DMX, 1 Ethernet
  • ArtGate DIN, 8 DMX, 2 Ethernet, PoE
  • AGD-1-4DE
  • AGD-1-8D2E
  • 5060452244839
  • 5060452244846
